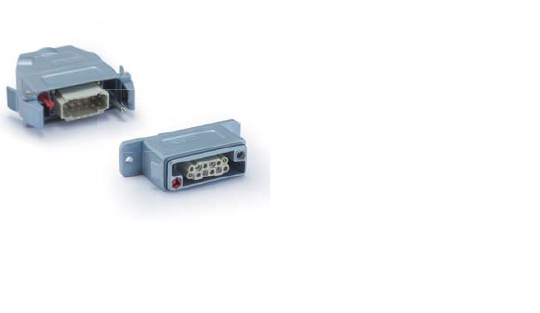

產品特點
1. 寬度更窄，體積緊湊，占用寬度空間??；
2. 快速鎖扣，對插省時、方便；
3. 配有編碼銷，起多種編碼功能；
4. 配有安裝固定板，可預先固定住模塊；
5. 帶接地功能；
6. 接地螺絲為豎直方向，不與面板干涉操作空間大；
7. 匹配多種單模塊插芯；
8. EMC功能。
-11363027784.png)
裝配說明
第一步：將電纜線穿過電纜接頭，與針壓接好后（以冷壓針為例）裝入到公模塊（以公模塊為例）中，地線鎖在中間殼對應的接線柱上；將電纜線穿過安裝板，與針壓接好后裝入到母模塊中，地線鎖在安裝板對應的接線柱上;根據選定的方向裝上編碼銷，CODE-Q7M裝在中間殼上，CODE-Q7F裝在下殼上；裝在中間殼上，CODE-Q7F裝在下殼上；
第二步：用十字螺絲刀將置于中間殼和上殼的M3螺絲鎖緊，從而固定住公模塊；用十字螺絲刀將置于下殼和面板的M3螺絲鎖緊，從而固定住母模塊；旋緊電纜接頭；
第三步：對插后即安裝到位。
